bttz矿物绝缘电缆科普大全
一、什么是BTTZ矿物绝缘电缆？
BTTZ是一种刚性铜芯铜护套氧化镁绝缘防火电缆，属于无机矿物绝缘电缆的经典型号。其核心特点是：
✅ 全无机材料（铜+氧化镁）→ 永不老化
✅ 绝对防火→ 950℃火焰中持续供电3小时
✅ 天生防爆→ 无缝铜管护套抵御爆炸冲击
名称解码：
B：布线用固定电缆
T：铜导体
T：铜护套
Z：重型（耐压750V）
二、结构解剖——为什么它不怕火？
| 结构层 | 材料/工艺 | 黑科技原理 |
|---|---|---|
| 导体 | 退火铜（纯度≥99.9%） | 低电阻（20℃时0.017Ω·mm²/m），熔点1083℃ |
| 绝缘层 | 压实氧化镁（MgO）粉末 | 熔点2800℃！高温下形成致密陶瓷体绝缘 |
| 护套 | 无缝拉拔铜管（厚≥0.5mm） | 防水/防爆/耐腐蚀，还可兼作接地线 |
| 外护套 | 可选无卤低烟材料（如PVDF） | 户外敷设时抗紫外线（室内通常裸铜管敷设） |
关键参数：
耐火时间：180分钟（国标GB/T 13033）
工作温度：长期250℃ / 短时1083℃
寿命：＞50年（普通电缆的3倍）
三、BTTZ的三大逆天性能
1. 防火界的“灭霸”
通过试验：
GB/T 19216：950℃火焰+震动+喷水，3小时不短路
BS 6387：英国标准CWZ级（最高防火等级）
实战表现：
2015年天津港爆炸事故中，某化工厂的BTTZ电缆在火场中保持供电，为消防系统争取关键时间。
2. 全能环境适应者
| 极端环境 | BTTZ的应对方案 |
|---|---|
| 潮湿/水下 | 铜护套完全防水（无需额外防护） |
| 化学腐蚀 | 铜护套耐酸碱（H2SO4、NaOH等） |
| 核辐射 | 无机材料抗辐射（核电站安全级电缆） |
3. 安全到“自私”
零有毒气体：燃烧时仅释放微量氧化镁（无毒无害）
自熄性：离开火焰立即停止燃烧
防鼠蚁：铜护套让生物无从下口

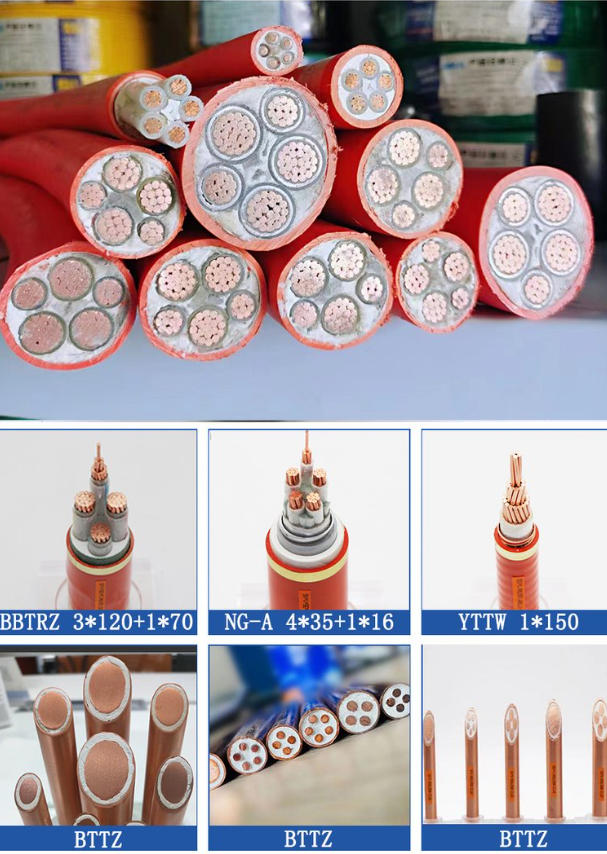

四、BTTZ vs 其他防火电缆
| 型号 | 绝缘材料 | 柔性 | 最大截面 | 致命缺点 |
|---|---|---|---|---|
| BTTZ | 氧化镁 | 刚性 | 630mm² | 弯曲难（需液压工具） |
| BTTRZ | 云母带 | 半柔性 | 240mm² | 高温下云母易脱落（＜1000℃） |
| NG-A | 陶瓷化橡胶 | 柔性 | 300mm² | 铝护套耐火性较差 |
选择建议：
🔹 要绝对防火→ 选BTTZ
🔹 要施工方便→ 选BTTRZ（但需接受防火性能降级）
五、哪些地方必须用BTTZ？
1. 规范强制场景
《建筑设计防火规范》GB 50016：
第10.1.10条：消防水泵、防排烟风机必须采用矿物绝缘电缆
《民用建筑电气设计标准》GB 51348：
第13.8.4条：超高层建筑核心筒配电干线宜用BTTZ
2. 典型应用案例
| 场景 | 推荐型号 | 经典项目 |
|---|---|---|
| 消防泵房 | BTTZ-4×25 | 北京中国尊大厦 |
| 核电站安全电源 | BTTZ-1×185 | 广东台山核电站 |
| 石油平台 | BTTZ-3×50+1×25 | 南海荔湾石油平台 |
六、施工避坑指南
1. 弯曲要谨慎
最小弯曲半径：$$R_{min} = 6 \times D \quad （D=电缆外径） $$示例：BTTZ-4×16（外径18mm）→ 最小弯曲半径=108mm
专用工具：必须使用铜管液压弯管器（手工弯曲会破裂）
2. 接头生死线
错误做法❌：普通胶带缠绕 → 氧化镁吸潮后绝缘失效
正确流程✅：
剥铜管 → 2. 涂密封胶（如Dow Corning 732）→ 3. 压接镀银端子 → 4. 热缩双层套管
3. 敷设禁忌
禁止与PVC电缆同桥架（高温会熔化PVC）
禁止直接埋地（需穿镀锌钢管防护）
七、价格真相与替代方案
| 规格 | 单价（元/米） | 同等功能替代方案 |
|---|---|---|
| BTTZ-4×16 | 380~450 | BTTRZ-4×16（便宜30%） |
| BTTZ-1×120 | 280~320 | NG-A-1×120（便宜40%） |
省钱技巧：
八、终极总结
BTTZ是电缆界的“诺基亚3310”——
🔥 绝对可靠：火烧水泡都不怕
💰 代价高昂：价格是普通电缆5倍
🛠️ 娇气难搞：施工必须专业团队
📜 用户忠告：
"非必要不选BTTZ，消防关键部位别省钱！中晨线缆：13554162348"
