BTTZ电缆全解析：型号、结构、应用与施工指南
一、BTTZ电缆型号定义
BTTZ 是铜芯铜护套氧化镁绝缘重型矿物绝缘电缆的国标型号，属于刚性防火电缆的典型代表，其型号含义如下：
| 字母 | 代表含义 | 技术特征 |
|---|---|---|
| B | 固定布线用电缆 | 适用于建筑电气系统的永久性敷设 |
| T | 铜导体（Tong） | 采用退火软铜线，导电率≥98% |
| T | 铜护套（Tong） | 无缝铜管包裹，厚度≥0.5mm（防爆/防水） |
| Z | 重型（Zhong） | 耐压等级750V，轻型（Q）为500V |

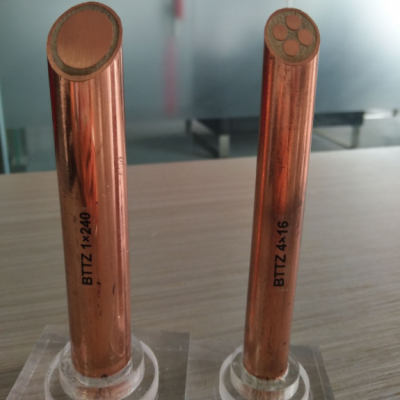

典型规格示例：
BTTZ-4×16：4芯16mm²
BTTZ-1×120：单芯120mm²（大截面多为单芯）
二、核心结构解剖
| 结构层 | 材料与工艺 | 核心功能 |
|---|---|---|
| 导体 | 退火铜（单根或多股绞合） | 低电阻（20℃时≤0.017241Ω·mm²/m） |
| 绝缘层 | 高纯度氧化镁（MgO）粉压填实 | 耐高温（熔点2800℃）、不燃、绝缘电阻＞1000MΩ·km |
| 护套 | 无缝拉拔铜管（含铜≥99.9%） | 耐腐蚀、抗机械冲击、可作接地线 |
| 外护套（选配） | 无卤低烟聚烯烃（如LSZH） | 增强抗紫外线/化学腐蚀（户外使用需加装） |
关键性能参数：
✅ 耐火极限：950℃火焰中持续供电3小时（超越国标GB/T 13033）
✅ 工作温度：长期250℃ / 短期1083℃（铜护套熔点）
✅ 寿命：＞50年（无机材料不老化）
三、BTTZ vs 其他防火电缆对比
| 型号 | 名称 | 绝缘材料 | 柔性 | 最大截面 | 典型场景 |
|---|---|---|---|---|---|
| BTTZ | 刚性矿物绝缘电缆 | 氧化镁 | ❌ 不可弯 | 630mm²（单芯） | 消防泵房、核电站安全电源 |
| BTTRZ | 柔性矿物绝缘电缆 | 云母带+矿物填料 | ✔ 可弯曲 | 240mm²（多芯） | 商业综合体弯曲布线 |
| NG-A | 隔离型柔性防火电缆 | 陶瓷化硅橡胶 | ✔ 高柔性 | 300mm² | 地铁隧道、船舶电力 |
BTTZ的致命缺点：
⚠️ 施工难度大：弯曲需专用液压工具（最小半径≥6倍直径）
⚠️ 接头工艺复杂：必须使用环氧树脂密封终端头（防潮要求极高）
四、强制应用场景（规范依据）
GB 50016-2014《建筑设计防火规范》
第10.1.10条：消防水泵、防排烟风机必须采用矿物绝缘电缆
GB 50217-2018《电力工程电缆设计标准》
第7.0.1条：爆炸危险场所应选用BTTZ等铜护套电缆
典型项目案例：
北京大兴机场：应急照明系统全线采用BTTZ
上海中心大厦：超高层垂直干线使用BTTZ-1×400
五、选型与施工黄金法则
1. 截面积速查表
| 负载电流（A） | 推荐截面积（mm²） | 适用设备 |
|---|---|---|
| ＜50 | 1.5~6 | 应急照明、报警系统 |
| 50~150 | 10~35 | 消防水泵、排烟风机 |
| ＞150 | 50~240 | 配电房主干线 |
2. 敷设要点
明敷：铜护套必须接地（接地电阻≤4Ω），支架间距≤1m
暗敷：穿镀锌钢管（防机械损伤），钢管内径≥1.5倍电缆直径
弯曲施工：$$R_{min} = 6D \quad （D=电缆外径） $$例：BTTZ-4×25（外径20mm） → 最小弯曲半径120mm
3. 接头制作流程
剥切铜护套：专用切割工具（严禁伤及氧化镁绝缘层）
密封处理：注入MIT-10型密封胶（防潮防氧化）
压接端子：采用镀银铜端子（接触电阻＜50μΩ）
六、成本与市场现状
| 规格 | 单价（元/米） | 对比普通电缆 |
|---|---|---|
| BTTZ-4×16 | 380~450 | 约5倍于YJV-4×16 |
| BTTZ-1×120 | 280~320 | 约4倍于VV-1×120 |
降价技巧：
🔹 批量采购：＞1000米可享8折
🔹 替代方案：非强制区域可用BTTRZ（成本降低30%）
七、终极总结
BTTZ是电缆界的“特种兵”——
🔥 绝对防火：烧3小时不断电
⚡ 超强耐用：50年免维护
⚠️ 慎用警告：仅限规范强制场景，普通项目勿滥用！
📜 设计口诀：
"消防高温选BTTZ，铜管氧化镁真无敌；
弯曲接头是难点，专业团队莫儿戏！中晨线缆-13554162348"
