bttz与yttz电缆区别对比表
一、核心差异速览
| 对比项 | BTTZ电缆 | YTTZ电缆 |
|---|---|---|
| 全称 | 铜芯铜护套氧化镁绝缘电缆 | 铜芯铜护套轧纹无机矿物绝缘电缆 |
| 绝缘材料 | 氧化镁（MgO）粉末压实 | 合成云母带绕包+矿物填充 |
| 护套工艺 | 无缝拉拔铜管（刚性） | 轧纹铜护套（半柔性） |
| 防火等级 | 950℃/3h（国标GB/T 13033） | 950℃/1.5h（行业标准JG/T 313） |
| 最大截面 | 单芯630mm² | 多芯240mm² |
| 典型价格 | 400~600元/米（4×16mm²） | 300~450元/米（4×16mm²） |
二、结构差异图解
BTTZ结构： [铜导体]→[压实氧化镁绝缘]→[无缝铜护套]→（可选外护套） YTTZ结构： [铜导体]→[云母带绕包]→[矿物填充]→[轧纹铜护套]→[阻燃外护套]
关键区别：
BTTZ：氧化镁绝缘需高压灌装，结构致密但刚性极强
YTTZ：云母带+矿物松填充，可弯曲但耐火时间较短
三、性能对比深度解析
1. 防火性能
| 测试标准 | BTTZ | YTTZ |
|---|---|---|
| GB/T 19216 | 950℃燃烧3小时不击穿 | 950℃燃烧1.5小时不击穿 |
| BS 6387 | 通过CWZ级（最高等级） | 仅通过C级（无喷水/震动测试） |
| 实战表现 | 天津港爆炸中保持供电 | 多用于一般消防线路 |
结论：
BTTZ：核电站、石化项目等极端环境必选
YTTZ：普通商业综合体、住宅消防系统可用
2. 电气性能
| 参数 | BTTZ | YTTZ |
|---|---|---|
| 绝缘电阻 | ＞1000MΩ·km（稳定） | 500~800MΩ·km（易受潮） |
| 工作温度 | -40℃~250℃ | -20℃~105℃ |
| 载流量 | 比YTTZ高15%~20% | 需降额使用 |
注意：YTTZ在潮湿环境中绝缘电阻1小时后下降50%（需喷灯烘干恢复）
3. 施工便捷性
| 项目 | BTTZ | YTTZ |
|---|---|---|
| 最小弯曲半径 | 6D（D=电缆直径） | 10D |
| 接头工艺 | 需专用密封终端盒（环氧树脂） | 普通热缩套管即可 |
| 敷设效率 | 2人/天仅能敷设50米 | 2人/天可敷设200米 |
痛点：
BTTZ在拐弯处需液压弯管机辅助，YTTZ可手工弯曲
BTTZ中间接头爆炸风险高（氧化镁吸潮后易短路）
四、应用场景选择指南
1. 强制使用BTTZ的场景
GB 50016规范要求：
✅ 消防水泵房主电缆
✅ 超高层建筑核心筒垂直干线
✅ 石油平台爆炸危险区典型案例：北京中国尊大厦（BTTZ-1×400）
2. 可选用YTTZ的场景
非强制防火区域：
🔹 商业综合体应急照明
🔹 住宅楼消防报警线路
🔹 地铁站普通配电成本敏感项目：YTTZ比BTTZ便宜25%~35%
五、常见误区澄清
❌ 误区1："YTTZ是BTTZ的升级版"
✅ 真相：YTTZ属于经济型替代方案，防火性能降级
❌ 误区2："YTTZ可以无限长度敷设"
✅ 真相：YTTZ行业标准规定单根≤120mm²，大截面仍需接头
❌ 误区3："两者载流量相同"
✅ 真相：同规格BTTZ载流量比YTTZ高1个等级（如BTTZ-4×16≈YTTZ-4×25）

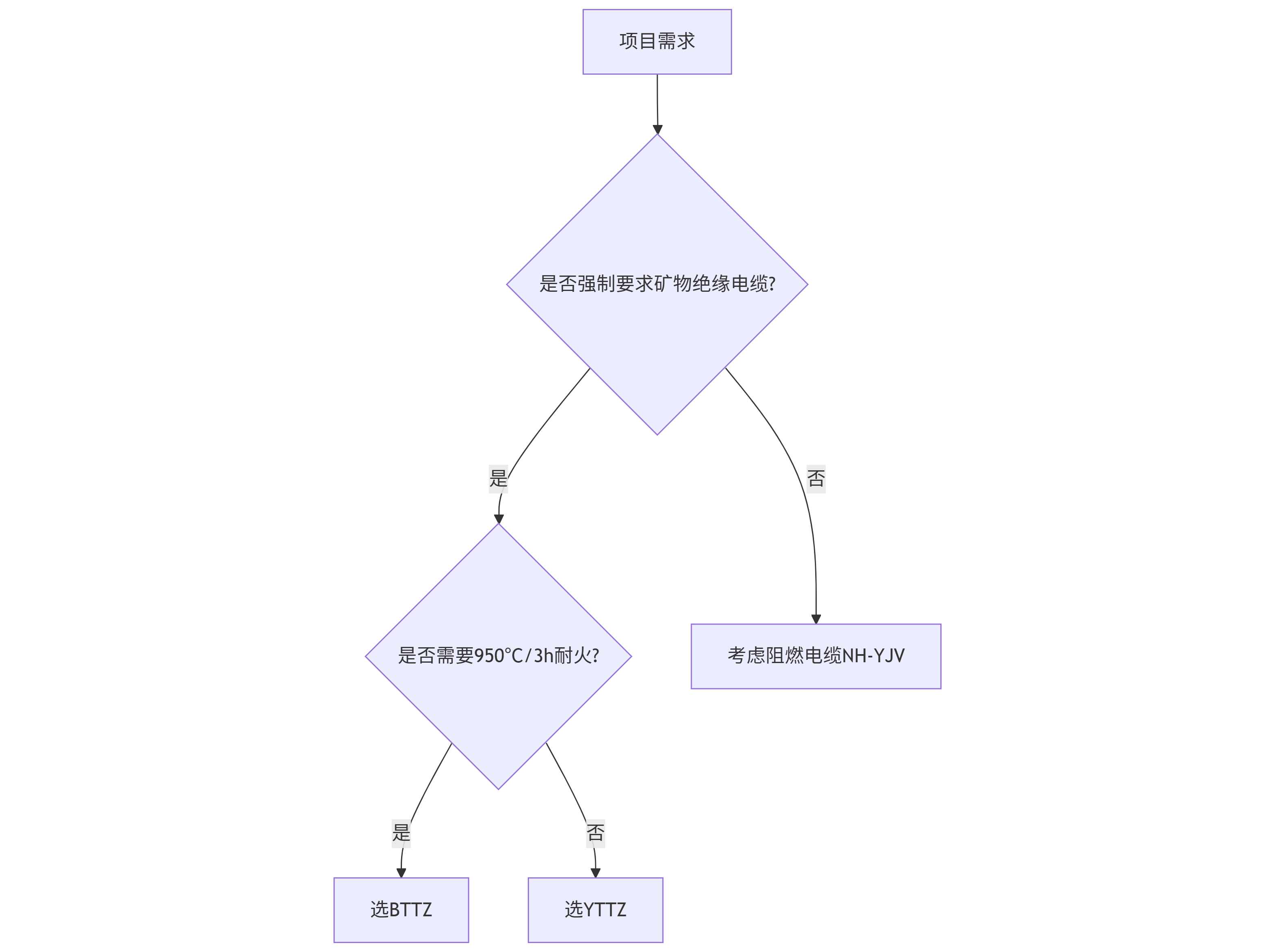

六、采购决策流程图
graph TD A[项目需求] --> B{是否强制要求矿物绝缘电缆?} B -->|是| C{是否需要950℃/3h耐火?} C -->|是| D[选BTTZ] C -->|否| E[选YTTZ] B -->|否| F[考虑阻燃电缆NH-YJV] ">七、终极总结
BTTZ是电缆界的"特种钢"——绝对可靠但难加工
YTTZ是"普通不锈钢"——性价比高但性能妥协
📜 选择口诀：
"消防生命线选BTTZ，普通防火用YTTZ；
预算紧张要谨慎，劣质电缆误大事！中晨线缆-13554162348"
