一、防火电缆基础认知
1.1 防火电缆的定义与核心特性
防火电缆（Fire Resistant Cable）是指在规定火焰条件下能够保持线路完整性一定时间的特种电缆，其核心特性包括：
耐火性能：在750℃-950℃火焰中维持供电90-180分钟
阻燃特性：火焰蔓延范围≤2.5米（单根）/自熄时间≤60秒
低烟无卤：透光率≥60%，pH值≥4.3，电导率≤10μS/mm
机械强度：弯曲半径可达6-10倍电缆外径（柔性型）
1.2 防火等级标准体系
| 标准体系 | 试验条件 | 等级划分 | 典型应用 |
|---|---|---|---|
| 国标GB | 750-950℃/90min | A类(950℃) B类(750℃) | 超高层建筑、地铁 |
| 英标BS | 650-950℃/喷水+震动 | C(650℃) W(喷水) X(震动) | 核电站、机场 |
| 欧标IEC | 750-1000℃/3h | Class A/B/C | 石油化工 |
| 美标UL | 704℃/40min | CM/CMR/CMP | 数据中心 |
二、防火电缆型号规格全解析
2.1 型号命名规则（GB/T 19666）
基本结构：NH-[阻燃等级][导体][绝缘][护套]-[电压等级] [芯数×截面]
示例解码：
NH-WDZA-YJY23 0.6/1kV 3×95+2×50
NH：耐火型
WDZA：无卤低烟阻燃A类
YJY：交联聚乙烯绝缘+聚烯烃护套
23：钢带铠装+聚乙烯外护套
0.6/1kV：额定电压
3×95+2×50：3芯95mm²+2芯50mm²
2.2 主流防火电缆类型对比
| 类型 | 代表型号 | 结构特征 | 耐火温度/时间 | 弯曲半径 | 价格指数 |
|---|---|---|---|---|---|

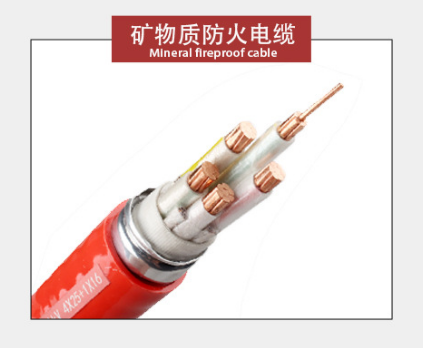

| 刚性矿物绝缘 | BTTZ | 铜芯+氧化镁+铜护套 | 950℃/3h | 20D | 1.5 |
| 柔性矿物绝缘 | NG-A(BTLY) | 铜芯+云母带+铝护套 | 950℃/180min | 10D | 1.0 |
| 云母带绕包型 | YTTW | 铜芯+合成云母+铜带 | 850℃/90min | 8D | 0.8 |
| 陶瓷化硅橡胶 | WTGE | 陶瓷化橡胶绝缘 | 1000℃/120min | 6D | 1.2 |
| 复合型 | BBTRZ | 铜芯+多层云母+隔氧层 | 750℃/90min | 6D | 0.7 |
2.3 关键参数速查表
| 参数项 | BTTZ | NG-A | YTTW | WTGE |
|---|---|---|---|---|
| 导体电阻(Ω/km) | ≤0.727(25mm²) | ≤0.727 | ≤0.727 | ≤0.727 |
| 绝缘电阻(MΩ·km) | ≥1000 | ≥100 | ≥100 | ≥50 |
| 耐火层厚度(mm) | 氧化镁1.5 | 云母0.8 | 云母0.6 | 陶瓷层1.2 |
| 外护套氧指数 | - | ≥32 | ≥30 | ≥35 |
| 最大截面(mm²) | 400 | 630 | 300 | 240 |
三、防火电缆生产工艺全流程
3.1 原材料选型标准
导体材料：T2R无氧铜杆（含铜≥99.95%，电阻率≤0.017241Ω·mm²/m）
绝缘材料：
合成云母带（耐温1000℃，厚度0.1-0.15mm）
陶瓷化硅橡胶（300℃开始陶瓷化）
金属护套：
铜带（厚度≥0.8mm，纯度≥99.9%）
铝带（1060牌号，厚度1.0-1.5mm）
填充材料：氢氧化镁复合物（粒径≤5μm，添加量≥60%）
3.2 核心工艺流程详解
3.2.1 刚性矿物绝缘电缆（BTTZ）
导体预处理：
铜杆拉丝至标称直径（公差±0.02mm）
退火处理（580±5℃/2h）
氧化镁灌装：
高纯度MgO粉（≥96%）烘干（200℃/4h）
等静压成型（压力150-200MPa）
铜护套焊接：
氩弧焊（电流180-220A）
焊缝抗拉强度≥母材85%
轧制加工：
冷轧至规定外径（椭圆度≤1%D）
退火消除应力（450℃/1h）
3.2.2 柔性矿物绝缘电缆（NG-A/YTTW）
云母带绕包：
45°斜向重叠绕包（重叠率≥30%）
张力控制（2.5±0.5N）
金属护套成型：
纵包焊接（铝带TIG焊，电流120-150A）
波纹轧制（波深3-5mm，波距15-20mm）
隔氧层挤出：
陶瓷化硅橡胶挤出（机头温度90-110℃）
硫化条件（170℃/5min）
成品测试：
耐火试验（GB/T 19216.21）
喷水震动试验（BS 6387 CWZ）
3.3 质量检测关键点
局部放电：1.5U0下≤10pC（U0为额定电压）
耐火试验：
A类：950℃+15kV/180min
B类：750℃+0.6kV/90min
机械强度：
弯曲试验（4D/10次无开裂）
冲击试验（1kg重锤1m高度）
四、防火电缆应用场景指南
4.1 建筑电气系统选型方案
| 应用场景 | 推荐型号 | 敷设要求 | 典型规格 |
|---|---|---|---|
| 消防泵房 | BTTZ-1kV | 穿金属管保护 | 4×25+1×16 |
| 应急照明 | NG-A-750V | 防火桥架内 | 2×4 |
| 排烟系统 | YTTW-1kV | 独立通道 | 3×6+1×4 |
| 电梯供电 | WTGE-1kV | 专用竖井 | 5×16 |
| 数据中心 | BBTRZ-0.6kV | 封闭线槽 | 4×120+1×70 |
4.2 工业领域特殊应用
石油平台：
型号：NH-YJY62-F
特性：耐盐雾+阻燃IA级
敷设：海底电缆专用敷设船
钢铁冶炼：
型号：BTTVZ-1kV
耐温：长期200℃短期800℃
防护：不锈钢丝编织层
化工防爆：
型号：NH-KVVP22
认证：ATEX/IECEx
结构：双层铠装+石墨涂层
4.3 新兴应用领域
新能源汽车：
充电桩电缆：EV-FR-1kV
特性：耐油+柔性+IP67
标准：GB/T 33594-2017
光伏电站：
直流电缆：PV-FR-1.5kV
耐UV：3000小时老化测试
载流：+20%常规电缆
五、市场现状与采购策略
5.1 2023年价格参考（元/米）
| 型号规格 | 低价位 | 中价位 | 高价位 | 波动因素 |
|---|---|---|---|---|
| BTTZ-4×25 | 180 | 220 | 260 | 铜价波动大 |
| NG-A-4×35 | 120 | 150 | 180 | 云母带成本 |
| YTTW-5×16 | 85 | 110 | 130 | 工艺成熟度 |
| WTGE-3×6 | 65 | 80 | 95 | 专利技术 |
5.2 供应商评估维度
资质认证：
强制性认证：CCC、CQC
国际认证：UL、CE、DNV
检测能力：
自有燃烧实验室
CNAS认可检测报告
工程案例：
超高层建筑业绩
地铁/机场项目经验
5.3 安装维护要点
敷设禁忌：
严禁锐角弯曲（最小半径≥6D）
避免与非防火电缆混敷
接头处理：
使用专用密封端子
防火泥封堵（膨胀系数≥5）
寿命监测：
5年红外热成像检测
10年抽样耐火复验
六、技术前沿与发展趋势
6.1 创新材料应用
纳米复合云母：
厚度减少30%
耐温提升至1200℃
自修复绝缘：
微胶囊修复技术
电弧损伤自动修复
生物基护套：
植物提取阻燃剂
可降解率≥80%
6.2 智能防火电缆
分布式测温：
光纤测温（精度±1℃）
每米1个监测点
故障预警：
局部放电监测
早期火灾预警
自诊断系统：
阻抗变化分析
剩余寿命预测
6.3 标准演进方向
新测试方法：
多物理场耦合试验（热-电-力）
极端环境模拟（-60℃~+300℃）
环保要求：
全生命周期评估
有害物质零添加
抗震标准：
8级地震模拟
共振频率测试
本指南系统梳理了防火电缆从选型到应用的全链条知识，建议在实际项目中结合具体工况，咨询专业电缆工程师进行定制化方案设计。选择防火电缆时务必核实检测报告和工程案例，确保关键场所的供电安全。
