BTLY、BTMMRZ、BTTRZ、BTTZ四种矿物绝缘电缆简介及横向对比

矿物绝缘电缆的防火等级通常按照BS 6387标准进行测试，可达到最高级别的C、W、Z测试通过。其中：

• C级：经受950℃火焰直接燃烧3小时不损坏
• W级：经受650℃火焰直接燃烧3小时，然后承受喷淋水不损坏
• Z级：经受950℃火焰直接燃烧15分钟，然后承受150℃热冲击不损坏

在国内标准中，矿物绝缘电缆通常被定义为A级防火电缆，是防火等级最高的电缆产品。

矿物绝缘电缆的使用寿命非常长，通常可达100年以上。这主要得益于其特殊的材料结构：

• 绝缘层采用无机矿物材料（如氧化镁），不会老化变质
• 金属护套具有良好的耐腐蚀性和抗氧化性
• 没有有机物成分，不会受到紫外线、氧气、湿度等环境因素的影响

相比之下，普通电缆的使用寿命通常为20-30年，主要受限于有机绝缘材料的老化。

矿物绝缘电缆的安装需要注意以下几点：

• 电缆的最小弯曲半径应符合产品标准要求，通常为电缆外径的6-10倍
• 终端头的制作必须严格按照厂家提供的工艺要求进行，确保密封良好
• 多芯电缆的接地应采用专用接地端子，确保接地可靠
• 电缆在穿墙、穿楼板时应使用防火封堵材料进行封堵
• 安装过程中应避免损伤电缆外皮，如有损伤应及时修复或更换

矿物绝缘电缆的载流量通常比同规格的普通电缆大25%-50%左右。这主要是因为：

• 矿物绝缘材料（如氧化镁）的导热性能优于有机绝缘材料
• 金属护套的散热性能好，有助于热量的散发
• 矿物绝缘电缆允许的工作温度更高，通常可达250℃

在实际工程应用中，可以根据厂家提供的载流量表进行选择，以确保电缆的安全运行。

矿物绝缘电缆的价格通常比普通电缆高2-5倍，不同类型的矿物绝缘电缆价格也有所不同。一般来说：

• BTTZ刚性矿物绝缘电缆价格最高，主要由于其制造工艺复杂，材料成本高
• BTLY、BTMMRZ、BTTRZ等柔性矿物绝缘电缆价格相对较低，但仍高于普通电缆
• 电缆截面越大，价格差异越明显

虽然矿物绝缘电缆的初始投资较高，但其使用寿命长、维护成本低、安全性高，从长期来看，综合经济效益反而更好。

矿物绝缘电缆适用于以下场所：

• 高层建筑、超高层建筑的消防系统、应急照明、安全设备等关键电路
• 地铁、隧道、地下工程等潮湿、高温场所
• 医院、急救中心等医疗场所的生命支持系统
• 机场、火车站、港口等大型交通枢纽
• 石油化工、钢铁冶金等工业企业的高温、易燃易爆场所
• 政府机关、银行、图书馆、博物馆等重要场所
• 核电站、发电厂等电力设施

简而言之，凡需要高安全性、高可靠性供电的场所，都适合使用矿物绝缘电缆。

矿物绝缘电缆的防火性能测试标准主要包括：

• BS 6387:2013（英国标准）：规定了电缆在火焰条件下的保持电路完整性的测试方法，包括C、W、Z三个等级
• GB/T 19216-2003（中国标准）：规定了在火焰条件下电缆或光缆的线路完整性试验方法
• GB/T 18380-2001（中国标准）：规定了电缆在火焰条件下的燃烧性能试验方法
• IEC 60331（国际标准）：规定了电缆在火焰条件下保持电路完整性的试验方法
• UL 2196（美国标准）：规定了电缆在垂直火焰蔓延条件下的试验方法

不同国家和地区可能采用不同的测试标准，在国际工程中，应根据工程所在地区的要求选择符合相应标准的产品。

是的，矿物绝缘电缆需要接地，这是确保安全运行的重要措施。具体接地要求如下：

• 单芯矿物绝缘电缆的金属护套必须接地，通常采用两端接地或一端接地的方式
• 多芯矿物绝缘电缆的金属护套也必须接地，一般采用一端接地或两端接地的方式
• 接地电阻应符合设计要求，通常不大于4Ω
• 接地端子应采用铜质材料，并确保连接可靠

需要注意的是，单芯电缆在交流系统中如果两端接地，可能会在金属护套中产生感应电流，因此需要采取相应的措施，如采用分段接地或设置回流线等。

矿物绝缘电缆在潮湿环境下使用不会受到明显影响，这是其优点之一。具体来说：

• 金属护套具有良好的防水性能，可以有效防止水分侵入
• 矿物绝缘材料（如氧化镁）本身不吸水，不会因为潮湿而降低绝缘性能
• 在正确安装终端头的情况下，矿物绝缘电缆可以在水下环境中正常工作

但是需要注意的是，如果终端头制作不当或密封不好，水分可能会通过终端头进入电缆内部，影响电缆的绝缘性能。因此，终端头的制作必须严格按照厂家提供的工艺要求进行。

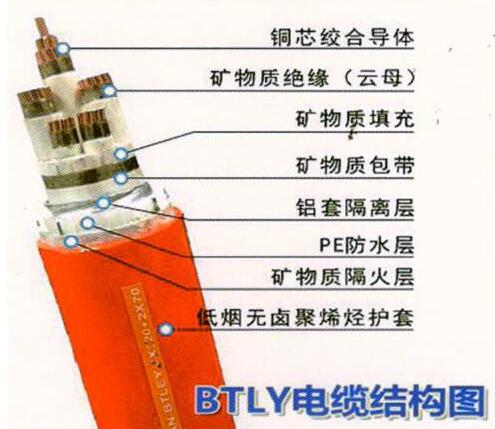

BTLY电缆作为铝套矿物绝缘电缆，具有以下主要特点：

• 采用铝作为外护套，重量轻，便于安装施工
• 具有优异的防腐性能，特别适合在潮湿、腐蚀性环境中使用
• 弯曲性能好，弯曲半径小，适用于复杂布线环境
• 载流量高，比普通电缆大25%-50%
• 防火性能优异，可耐受950℃高温
• 使用寿命长，可达100年以上

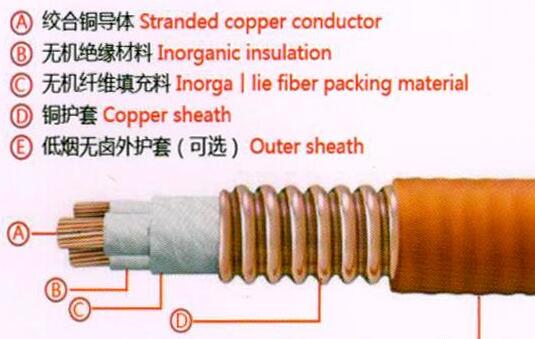

BTMMRZ电缆与BTTRZ电缆的主要区别在于：

• 绝缘材料：BTMMRZ采用改性陶瓷化硅橡胶，BTTRZ采用陶瓷化硅橡胶
• 柔软度：BTMMRZ的柔软度更好，弯曲半径更小，安装更灵活
• 防火性能：两种电缆都具有优异的防火性能，但BTMMRZ在高温下的绝缘性能保持更稳定
• 适用场景：BTMMRZ更适合需要频繁弯曲或有特殊安装要求的场所

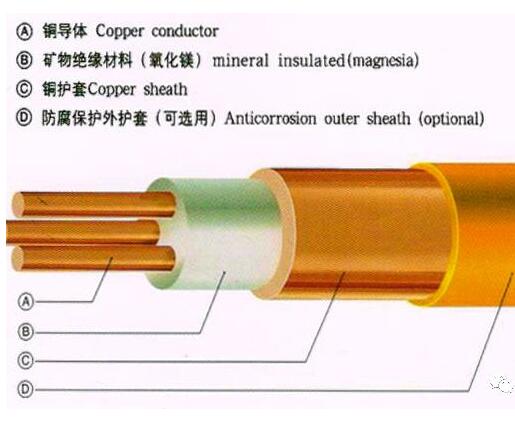

BTTZ刚性矿物绝缘电缆主要适用于以下场景：

• 对防火要求极高的场所，如核电站、重要政府机关等
• 高温环境下的电气设备供电，如钢铁冶金行业
• 需要长期稳定运行的关键电路，如医院的生命支持系统
• 隧道、地铁等地下工程的供电系统
• 石油化工行业的易燃易爆场所

由于BTTZ电缆刚性较大，不适合需要频繁弯曲或有复杂布线要求的场所。

矿物绝缘电缆在火灾中的持续供电时间取决于电缆类型和火灾温度：

• BTTZ电缆：在950℃火焰下可维持供电3小时以上
• BTLY电缆：在950℃火焰下可维持供电2-3小时
• BTMMRZ电缆：在950℃火焰下可维持供电1-2小时
• BTTRZ电缆：在950℃火焰下可维持供电1-2小时

这些时间数据是在标准测试条件下得出的，实际使用中可能会受到环境因素的影响。

是的，矿物绝缘电缆具有优异的防爆性能，主要原因包括：

• 全金属护套结构，不会产生电火花
• 没有有机物成分，不会因为过热而释放易燃气体
• 高温下不会熔化或燃烧，避免了火灾和爆炸的风险
• 可以在易燃易爆环境中安全使用，如石油化工、煤矿等场所

因此，矿物绝缘电缆广泛应用于有防爆要求的危险场所。

柔性矿物绝缘电缆（如BTLY、BTMMRZ、BTTRZ）与刚性矿物绝缘电缆（BTTZ）的对比：

柔性矿物绝缘电缆优点：

• 柔软度好，弯曲半径小，安装灵活方便
• 重量轻，便于运输和施工
• 终端头制作相对简单
• 价格相对较低

刚性矿物绝缘电缆优点：

• 防火性能更佳，耐高温时间更长
• 机械强度高，抗外力损伤能力强
• 绝缘性能更稳定，使用寿命更长
• 载流量更大

矿物绝缘电缆的铜护套和铝护套主要区别在于：

• 导电性：铜护套的导电性能优于铝护套，接地效果更好
• 重量：铝护套重量轻，约为铜护套的1/3，便于安装施工
• 价格：铝护套成本低，电缆整体价格更实惠
• 耐腐蚀性：铝护套在某些环境下（如潮湿、酸性环境）的防腐性能优于铜护套
• 机械强度：铜护套的机械强度高于铝护套

选择时应根据具体的使用环境和要求进行综合考虑。

是的，矿物绝缘电缆的施工通常需要一些专用工具：

• 电缆切割工具：由于金属护套硬度高，需要专用的电缆切刀
• 绝缘层处理工具：处理氧化镁绝缘层的专用工具
• 终端头安装工具：安装电缆终端头的专用模具和压接工具
• 弯曲工具：对于刚性矿物绝缘电缆，需要专用的弯曲工具

使用专用工具可以确保施工质量，避免损伤电缆，建议由专业人员进行安装。

矿物绝缘电缆的终端头主要有以下几种类型：

• 冷缩式终端头：安装简单，不需要加热设备
• 热缩式终端头：需要加热收缩，密封性能好
• 预制式终端头：工厂预制成型，现场安装方便
• 灌胶式终端头：通过灌注环氧树脂进行密封

不同类型的终端头适用于不同的使用环境和电缆型号，应根据实际需求选择合适的终端头。

相比普通电缆，矿物绝缘电缆的维护需求非常低，但仍需进行一些基本检查：

• 定期检查终端头的密封情况，确保没有 moisture渗入
• 检查接地连接是否牢固可靠
• 检查电缆外皮是否有机械损伤
• 对于重要场所，可定期进行绝缘电阻测试

一般情况下，矿物绝缘电缆在正常使用条件下几乎不需要维护，这也是其优势之一。

矿物绝缘电缆在低温环境下表现优异：

• 可以在-60℃的低温环境下正常工作
• 不会因为低温而变脆或开裂
• 绝缘性能在低温下保持稳定
• 金属护套具有良好的抗低温性能

这使得矿物绝缘电缆特别适合在寒冷地区或低温环境中使用。

是的，矿物绝缘电缆可以敷设在水下，但需要注意以下几点：

• 必须使用防水型终端头，并确保密封良好
• 电缆的金属护套应进行防腐处理
• 水下敷设的电缆应考虑水压的影响，选择合适的电缆规格
• 终端头应高出水面一定距离，避免水分渗入

正确安装的矿物绝缘电缆可以在水下环境中长期稳定运行，适用于水下工程、码头、桥梁等场所。

矿物绝缘电缆与耐火电缆的主要区别在于：

• 绝缘材料：矿物绝缘电缆使用无机矿物材料，耐火电缆使用有机绝缘材料加耐火层
• 防火性能：矿物绝缘电缆防火等级更高，可以在950℃高温下长期运行
• 使用寿命：矿物绝缘电缆使用寿命可达100年以上，耐火电缆通常为30-50年
• 环保性能：矿物绝缘电缆不含有机物，不释放有毒气体，环保性能更好
• 价格：矿物绝缘电缆价格更高，但综合性能也更好

不同类型的矿物绝缘电缆弯曲半径要求有所不同：

• BTTZ刚性矿物绝缘电缆：通常为电缆外径的10-15倍
• BTLY铝套矿物绝缘电缆：通常为电缆外径的6-8倍
• BTMMRZ改性柔性矿物绝缘电缆：通常为电缆外径的4-6倍
• BTTRZ柔性矿物绝缘电缆：通常为电缆外径的6-8倍

在施工过程中，应严格按照产品标准的弯曲半径要求进行安装，避免过度弯曲导致电缆损伤。

矿物绝缘电缆的接地方式主要有：

• 两端接地：电缆金属护套在两端同时接地，适用于短距离电缆线路
• 一端接地：电缆金属护套仅在一端接地，另一端通过保护器接地，适用于长距离电缆线路
• 交叉互联接地：将电缆金属护套分为若干段，每段之间通过交叉互联箱连接，适用于超高压电缆线路

接地方式的选择应根据电缆长度、系统电压等因素综合考虑，以确保安全运行。

矿物绝缘电缆具有优异的短路电流耐受能力：

• 金属护套和线芯的截面积大，能够承受较大的短路电流
• 耐高温性能好，可以在短路电流产生的高温下保持稳定
• BTTZ电缆：短路电流耐受能力最强，可承受高达50kA的短路电流
• BTLY、BTMMRZ、BTTRZ电缆：短路电流耐受能力略低于BTTZ，但仍高于普通电缆

在设计时，应根据系统的短路电流水平选择合适规格的矿物绝缘电缆。

矿物绝缘电缆的线芯材质主要是铜，具有以下特点：

• 高导电性能，电阻小，电能损耗低
• 良好的导热性能，有助于热量散发
• 机械强度高，不易断裂
• 抗氧化性能好，使用寿命长

有些特殊用途的矿物绝缘电缆也可能使用铝作为线芯材质，但铜芯电缆是最常见的。

矿物绝缘电缆的绝缘电阻标准如下：

• BTTZ电缆：绝缘电阻不低于1000MΩ·km
• BTLY电缆：绝缘电阻不低于500MΩ·km
• BTMMRZ电缆：绝缘电阻不低于800MΩ·km
• BTTRZ电缆：绝缘电阻不低于500MΩ·km

绝缘电阻的测试应在标准温度（20℃）下进行，测试电压通常为500V或1000V。

矿物绝缘电缆在正常使用或火灾情况下都不会产生有毒气体：

• 不含有机绝缘材料，不会释放卤化物、一氧化碳等有毒气体
• 主要由金属和无机矿物组成，燃烧时只产生少量无害气体
• 符合环保要求，是真正的绿色环保电缆产品
• 在人员密集场所使用时，不会对人员健康造成危害

这也是矿物绝缘电缆在重要场所广泛应用的重要原因之一。

矿物绝缘电缆在高层建筑中的应用优势主要包括：

• 优异的防火性能，可确保火灾时消防系统和应急照明的正常运行
• 不需要额外的防火保护措施，节省空间和成本
• 载流量大，可以减小电缆截面，节省铜材
• 使用寿命长，与建筑寿命相当，减少更换和维护成本
• 无卤无毒，符合高层建筑的环保要求

因此，矿物绝缘电缆是高层建筑中关键电路的首选产品。

矿物绝缘电缆的验收标准主要包括：

• 外观检查：电缆外皮应无损伤，标识清晰
• 尺寸检查：电缆外径、线芯截面积应符合产品标准
• 电气性能测试：绝缘电阻、耐压试验应符合要求
• 防火性能测试：可抽样进行燃烧试验，验证防火性能
• 终端头检查：终端头制作应符合工艺要求，密封良好

验收时应严格按照国家标准和产品技术规范进行，确保电缆质量符合要求。

矿物绝缘电缆的额定电压通常有以下几种：

• 0.6/1kV：适用于低压配电系统
• 1.8/3kV：适用于中压配电系统
• 3.6/6kV：适用于中压配电系统
• 6/10kV：适用于中压配电系统

不同电压等级的电缆适用于不同的系统电压，选择时应根据实际的系统电压要求进行选择。

矿物绝缘电缆的线芯数量主要有以下规格：

• 单芯：适用于高压系统或需要大载流量的场合
• 2芯：适用于单相配电系统
• 3芯：适用于三相配电系统
• 4芯：适用于三相四线制配电系统
• 5芯：适用于三相五线制配电系统（含PE线）

线芯数量的选择应根据配电系统的接地形式和负载类型进行确定。

矿物绝缘电缆的存储要求如下：

• 应存放在干燥、通风的仓库中，避免阳光直射
• 电缆盘应放置在支架上，避免直接接触地面
• 存储温度应控制在-15℃至40℃之间
• 避免与酸碱、油脂等有害物质接触
• 电缆两端应密封良好，防止 moisture和杂质进入
• 长期存储时，应定期检查电缆的外观和密封情况

正确的存储方式可以确保电缆在安装前保持良好的性能。

矿物绝缘电缆具有良好的抗辐射性能：

• 无机矿物绝缘材料不受辐射影响，不会发生性能退化
• 可以在辐射环境下长期稳定运行，如核电站、医疗设备等场所
• 抗辐射等级通常可达10^6 Gy以上
• 不会因为辐射而释放有害物质

这使得矿物绝缘电缆成为核设施、医疗放疗设备等辐射环境中的理想选择。

四种矿物绝缘电缆的性价比对比：

• BTTZ：性能最佳，防火等级最高，但价格最贵，安装复杂，适合对安全性要求极高的场所
• BTLY：价格适中，防腐性能好，弯曲性能佳，性价比高，适合大多数场合
• BTMMRZ：柔软度最好，安装最方便，价格略高，适合复杂布线环境
• BTTRZ：性能稳定，价格适中，是传统柔性矿物绝缘电缆的代表产品

选择时应根据具体的使用环境、性能要求和预算进行综合考虑。

矿物绝缘电缆的标识应符合以下要求：

• 电缆表面应有清晰的产品标识，包括型号、规格、额定电压等信息
• 标识应使用耐久的方式，如压印或凹印
• 标识间距不应超过1m
• 标识应使用中文或英文，便于识别
• 应包含制造商名称或商标、生产日期等信息

清晰完整的标识有助于电缆的识别、选型和维护。

选择合适的矿物绝缘电缆应考虑以下因素：

• 使用环境：根据温度、湿度、腐蚀性等环境因素选择合适的电缆类型
• 负载要求：根据负载电流大小选择合适的电缆截面
• 防火等级：根据场所的防火要求选择相应防火等级的电缆
• 安装条件：根据安装空间和布线要求选择刚性或柔性电缆
• 预算限制：在满足性能要求的前提下，考虑产品价格和施工成本
• 使用寿命：考虑电缆的预期使用寿命和维护成本

建议在选择前咨询专业的电缆技术人员，以获取最佳的产品方案。
